Viga
Liga dois apoios com uma viga.
Passo a passo
1. Ative a ferramenta e clique no primeiro apoio.

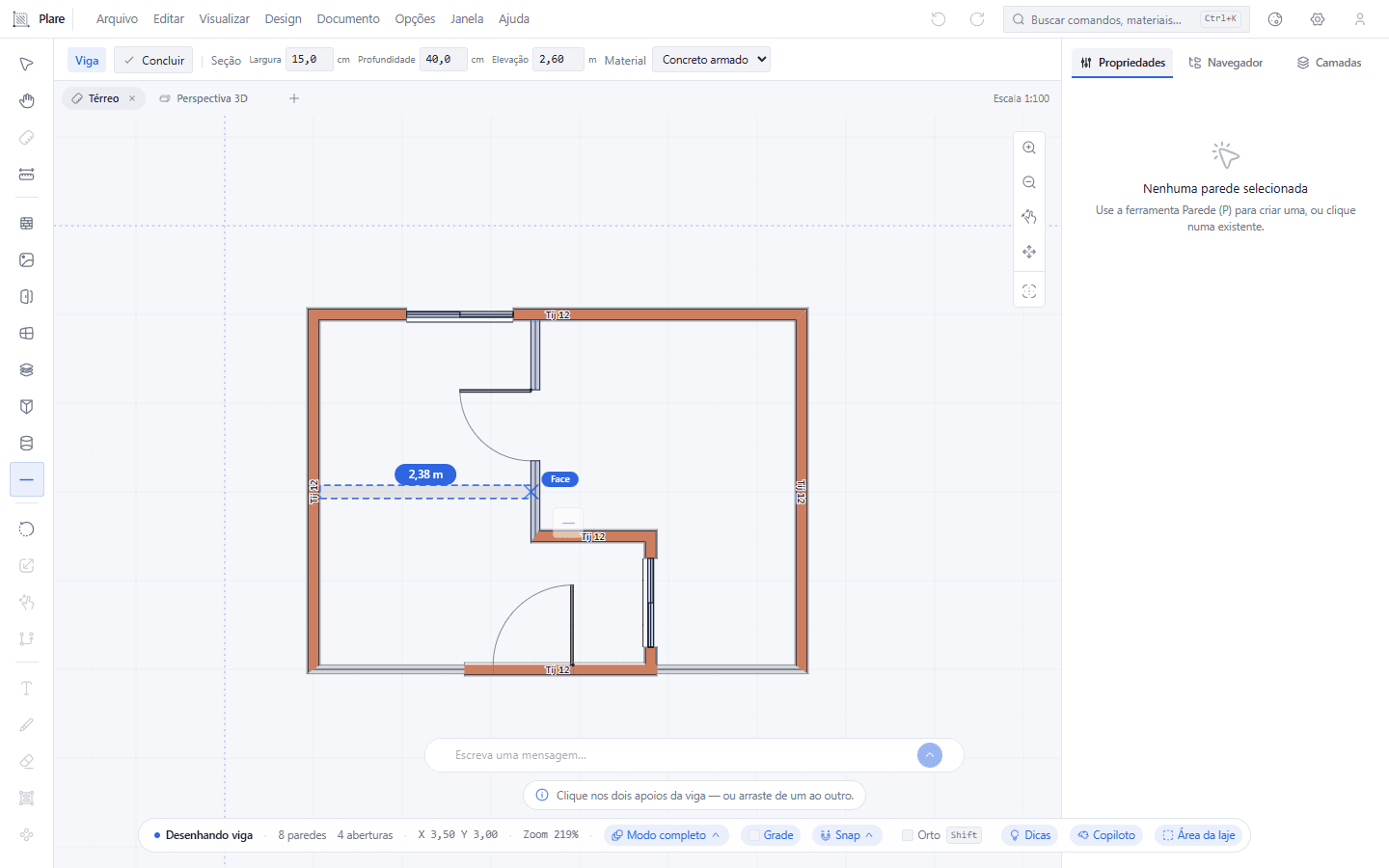

O primeiro apoio fica capturado na parede oeste e a cinta da viga segue o cursor, à espera do ponto onde a viga termina.
2. Clique no segundo.

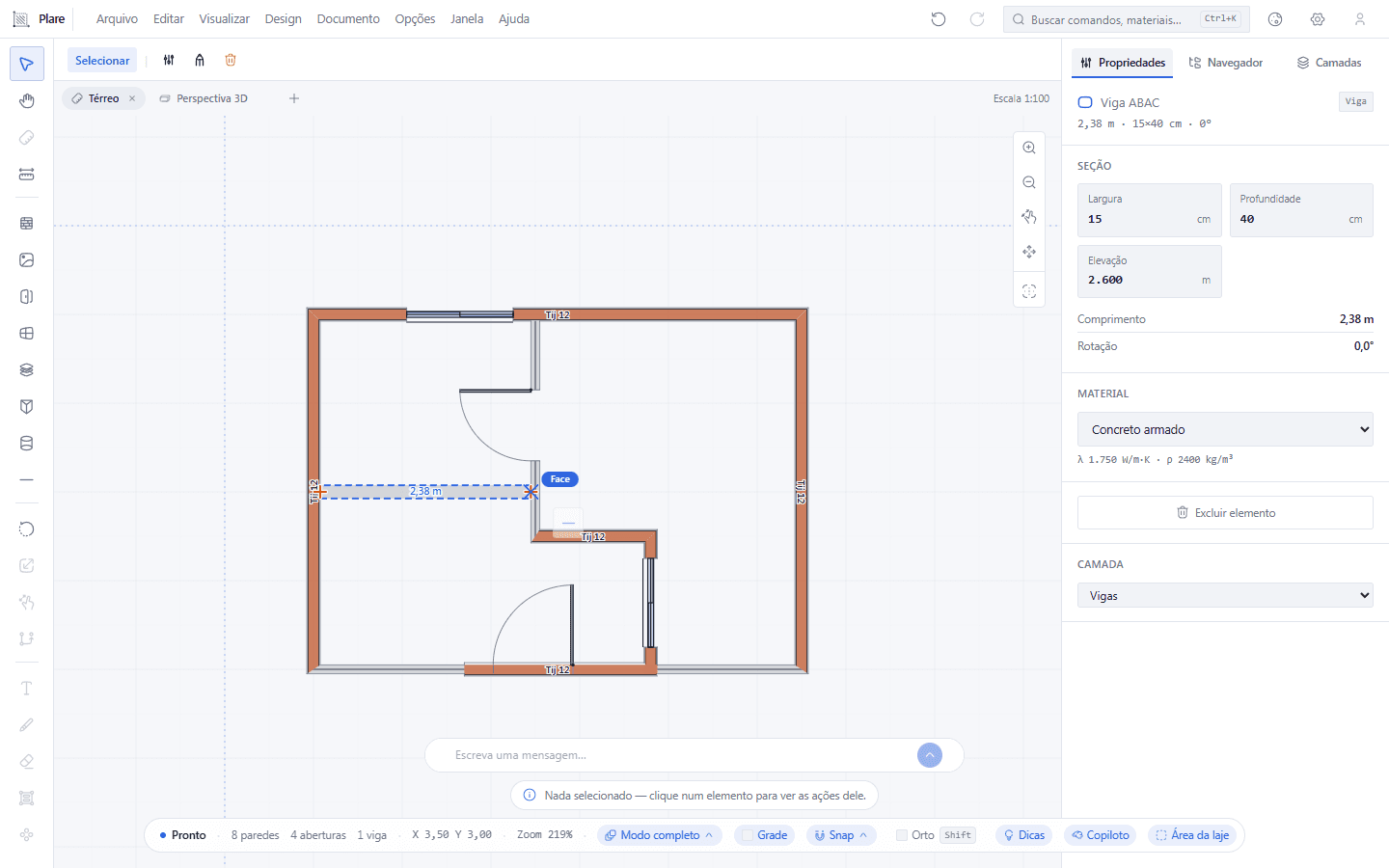

A viga atravessa a divisão de um apoio ao outro, deitada à altura dos padrões, com a medida escrita em cima dela.
3. Selecione a viga para a ver e editar.

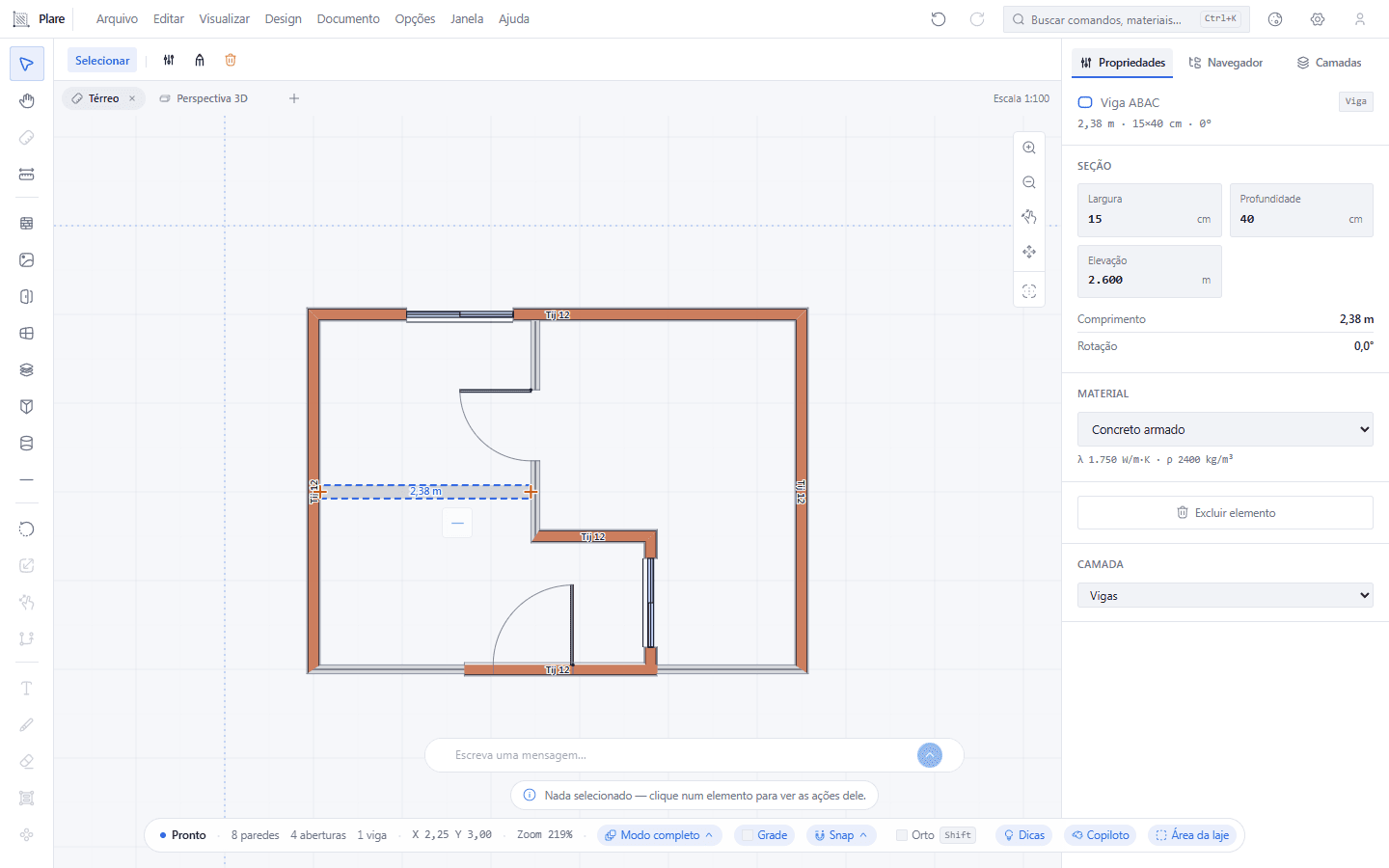

Com a viga escolhida aparecem as pegas dos topos, e a barra traz a Seção, a Largura, a Profundidade e a Elevação com que ela foi desenhada.
O que vale a pena saber
- Esc cancela a viga a meio, sem deixar nada no desenho.
- Padrão: 15 cm de largura por 40 cm de altura, a 2,60 m do piso.
- A viga fica na horizontal, à altura definida nos padrões — o Inspector muda a cota e a secção.
