Imagem
Insere uma imagem de referência sobre o desenho.
Passo a passo
1. Ative a ferramenta.

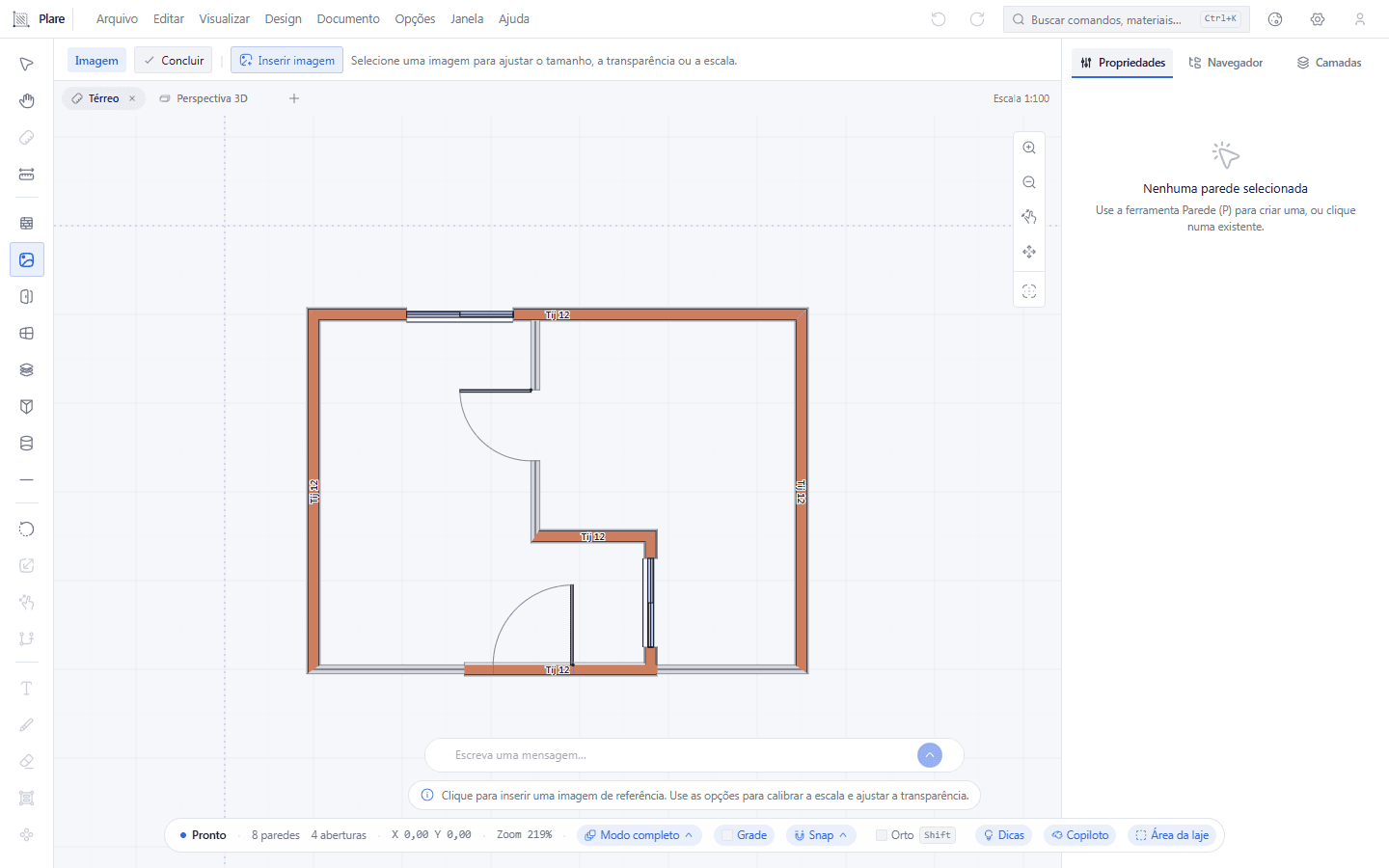

A barra traz o botão Inserir imagem e o aviso de que nada está selecionado — a Imagem não desenha, fica à espera do ficheiro.
2. Escolha Imagem e clique no ponto onde a imagem fica.
O clique pede o ficheiro, e a planta de referência entra semitransparente, centrada no ponto clicado, para se desenhar por cima.
3. Selecione a imagem para aceder às opções.

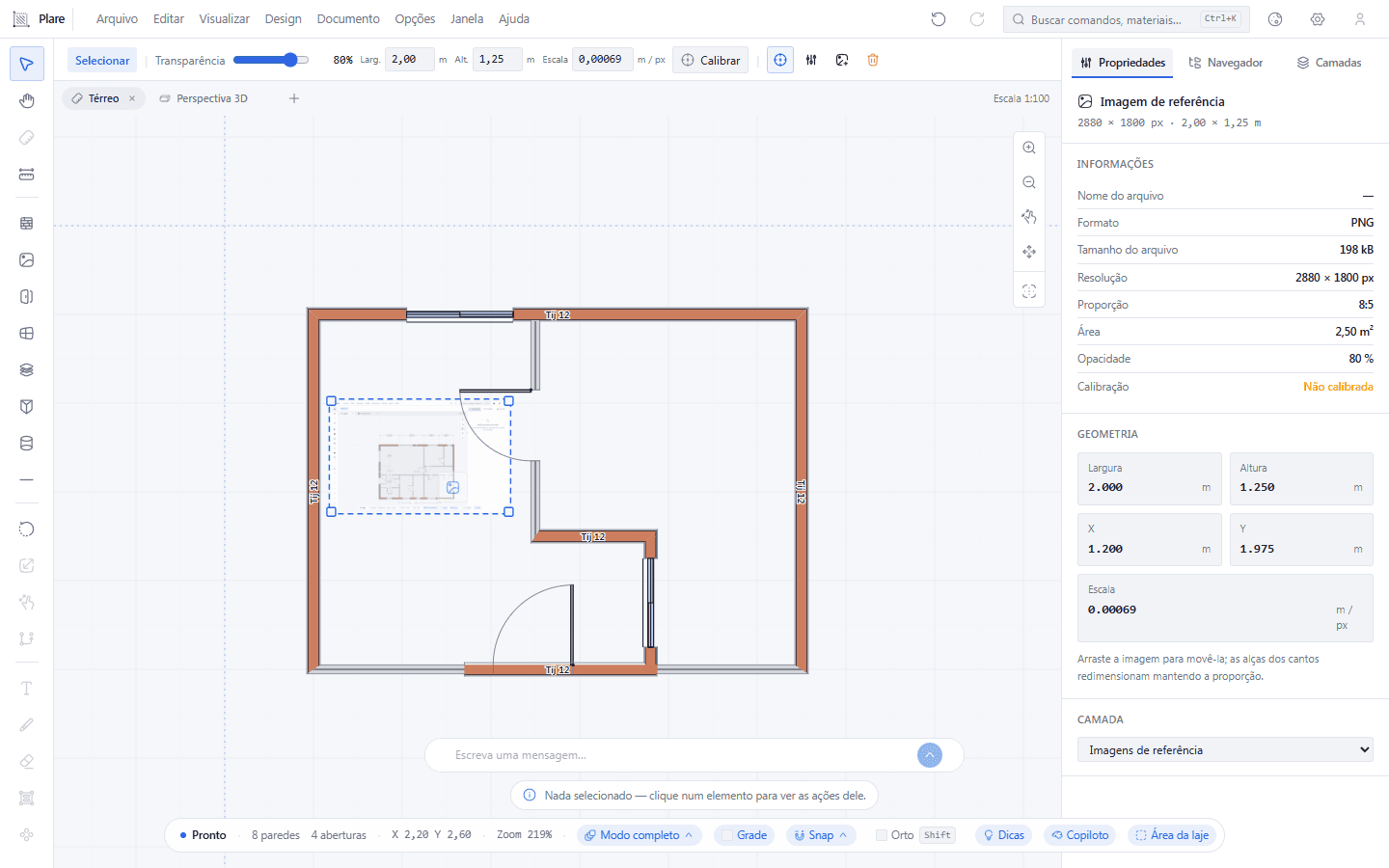

A imagem só responde ao ponteiro com o Selecionar ativo — com a ferramenta armada, o mesmo clique abriria outro ficheiro por cima. Escolhida, a barra traz Transparência, Largura, Altura, Escala e o botão Calibrar.
4. Calibre a imagem por uma distância conhecida.

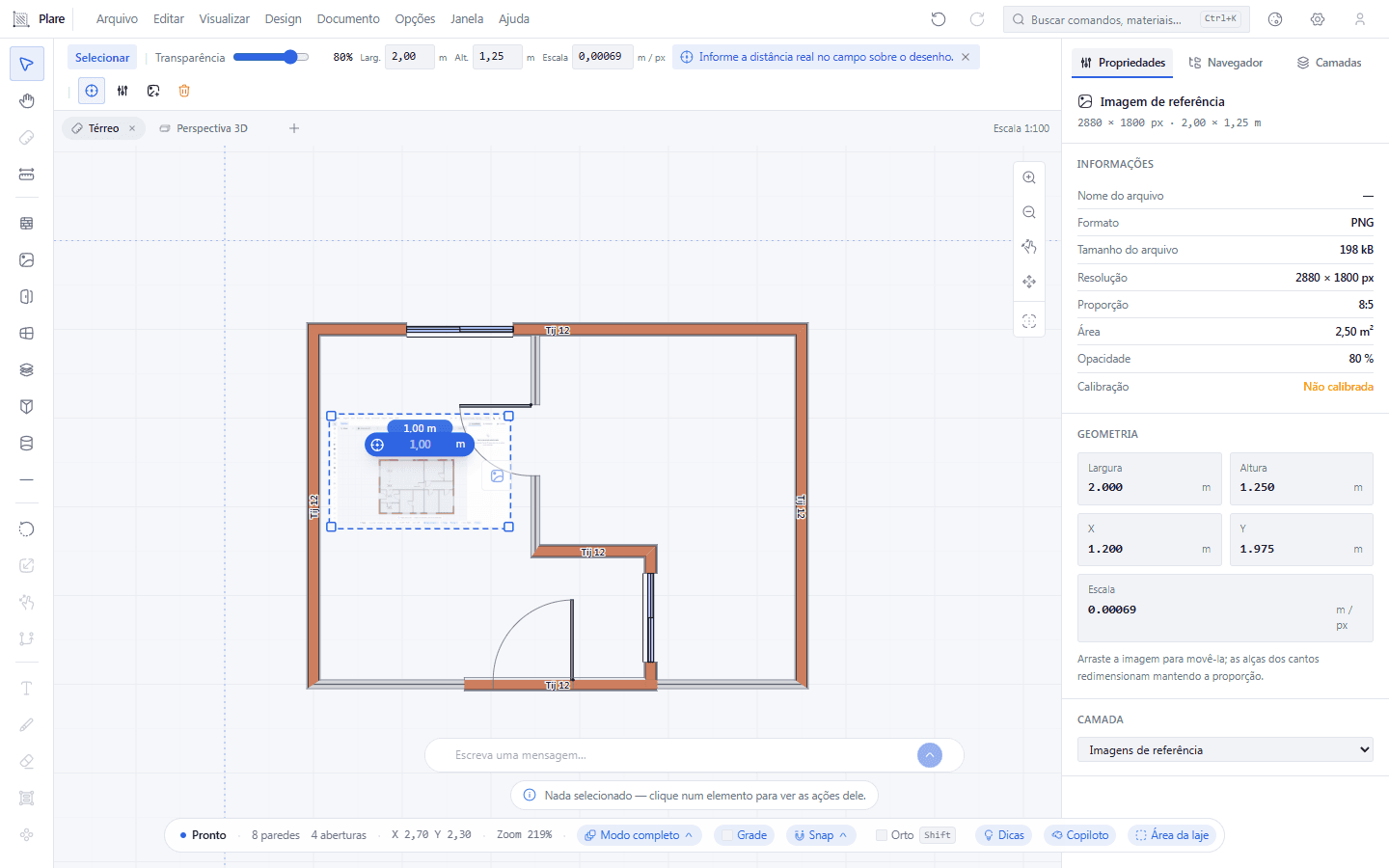

Dois pontos sobre a imagem pedem a medida real entre eles, com o campo ao lado à espera do número. A escala calibrada aplica-se a toda a imagem.
O que vale a pena saber
- A calibração é feita clicando em dois pontos da imagem e introduzindo a distância real entre eles.
- Padrão: opacidade 80 % para que a geometria por baixo seja visível.
- A imagem é uma referência: não entra no modelo 3D nem no DWG exportado.
- A escala calibrada aplica-se a toda a imagem; não é preciso redefinir a cada sessão.
