Laje
Desenha a laje de um ambiente clicando nos cantos.
Passo a passo
1. Ative a ferramenta.

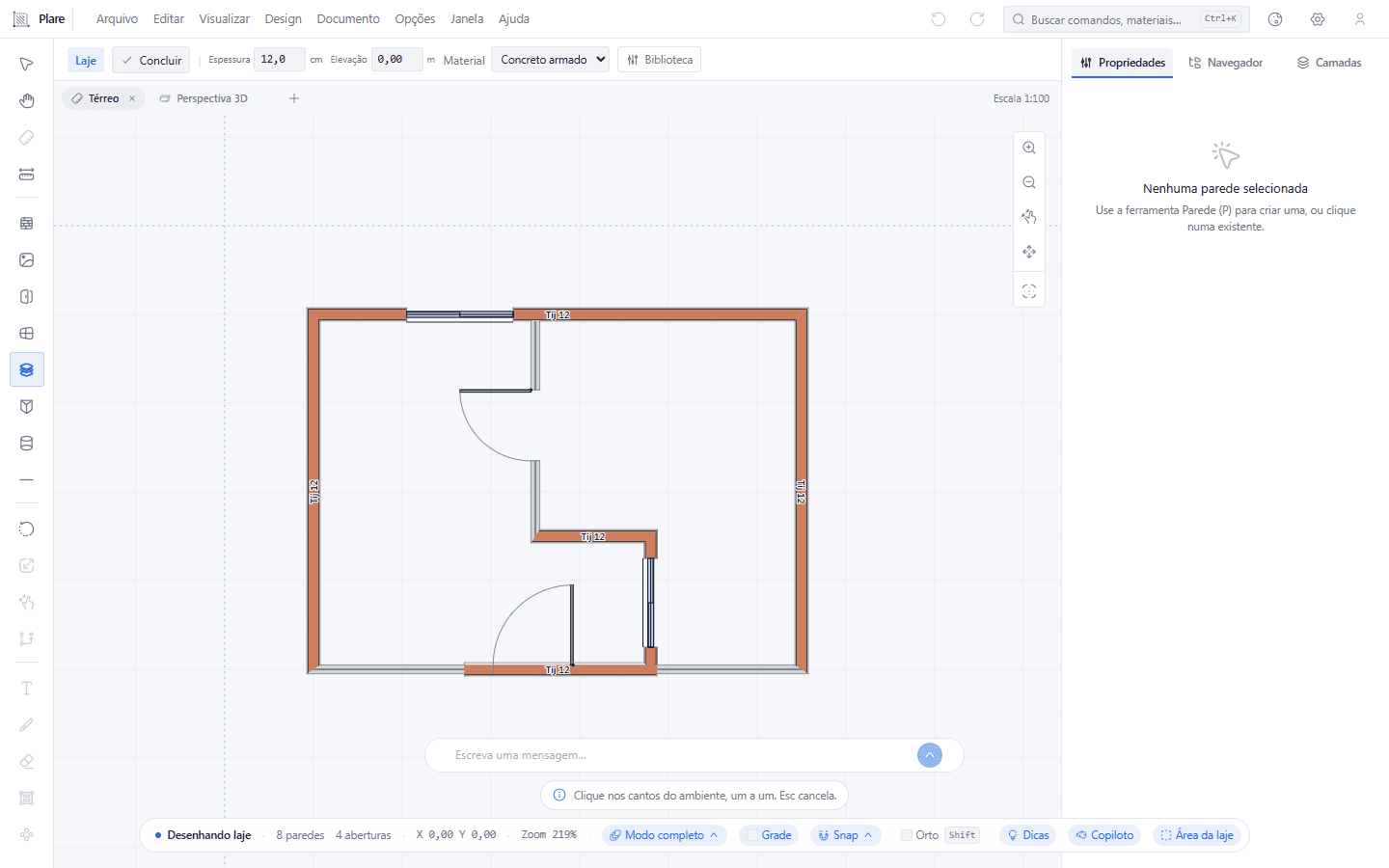

A barra por baixo do menu passa a mostrar a espessura, a elevação e o material — os três valores com que a laje nasce, e que depois se editam no Inspector. A planta está aberta, ainda sem uma laje.
2. Clique nos cantos do ambiente, um a um.

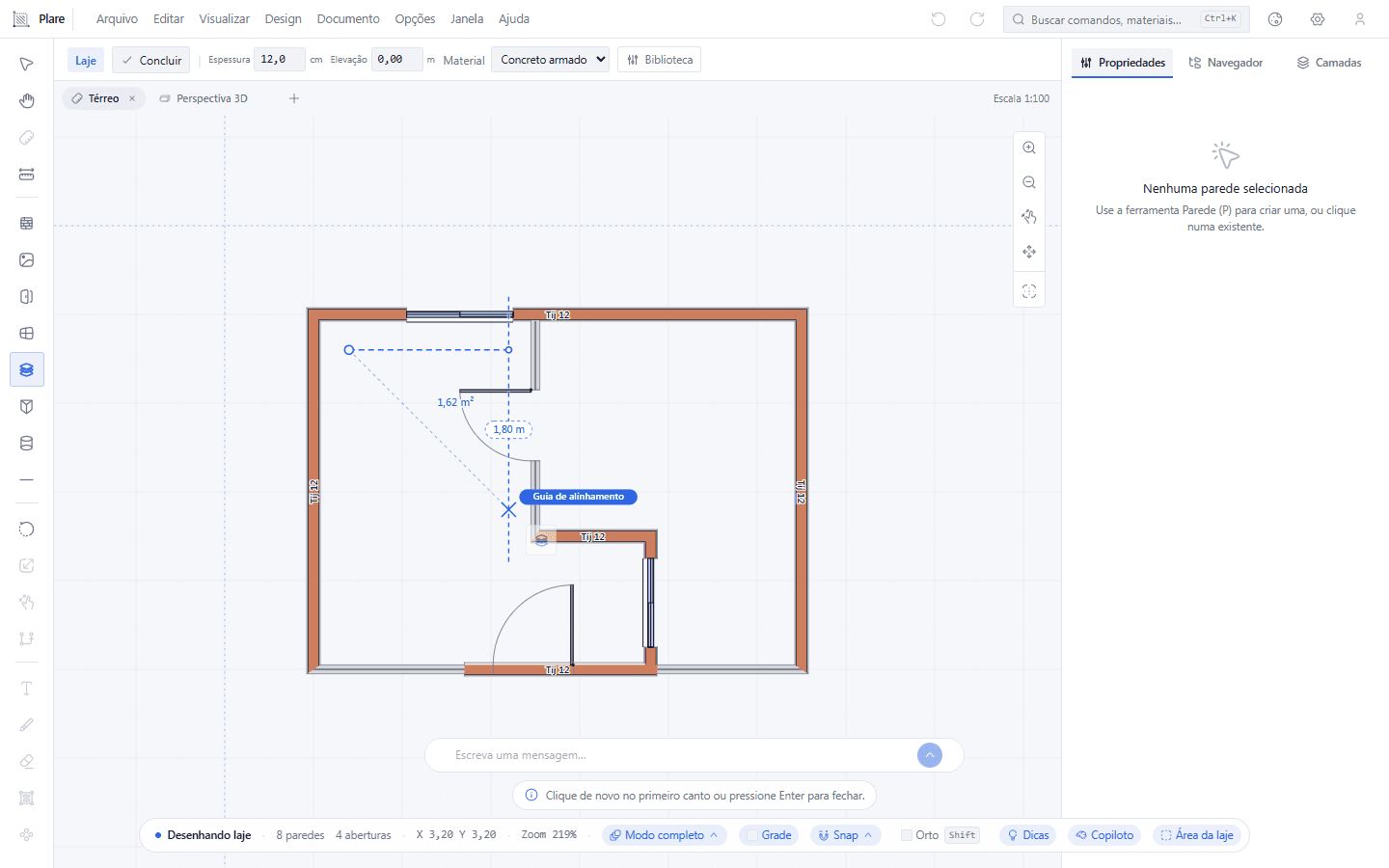

Com dois cantos postos, o terceiro segue o cursor em cinta elástica. Não há laje nenhuma: o contorno é só uma promessa até fechar.
3. Clique de novo no primeiro canto para fechar o polígono.

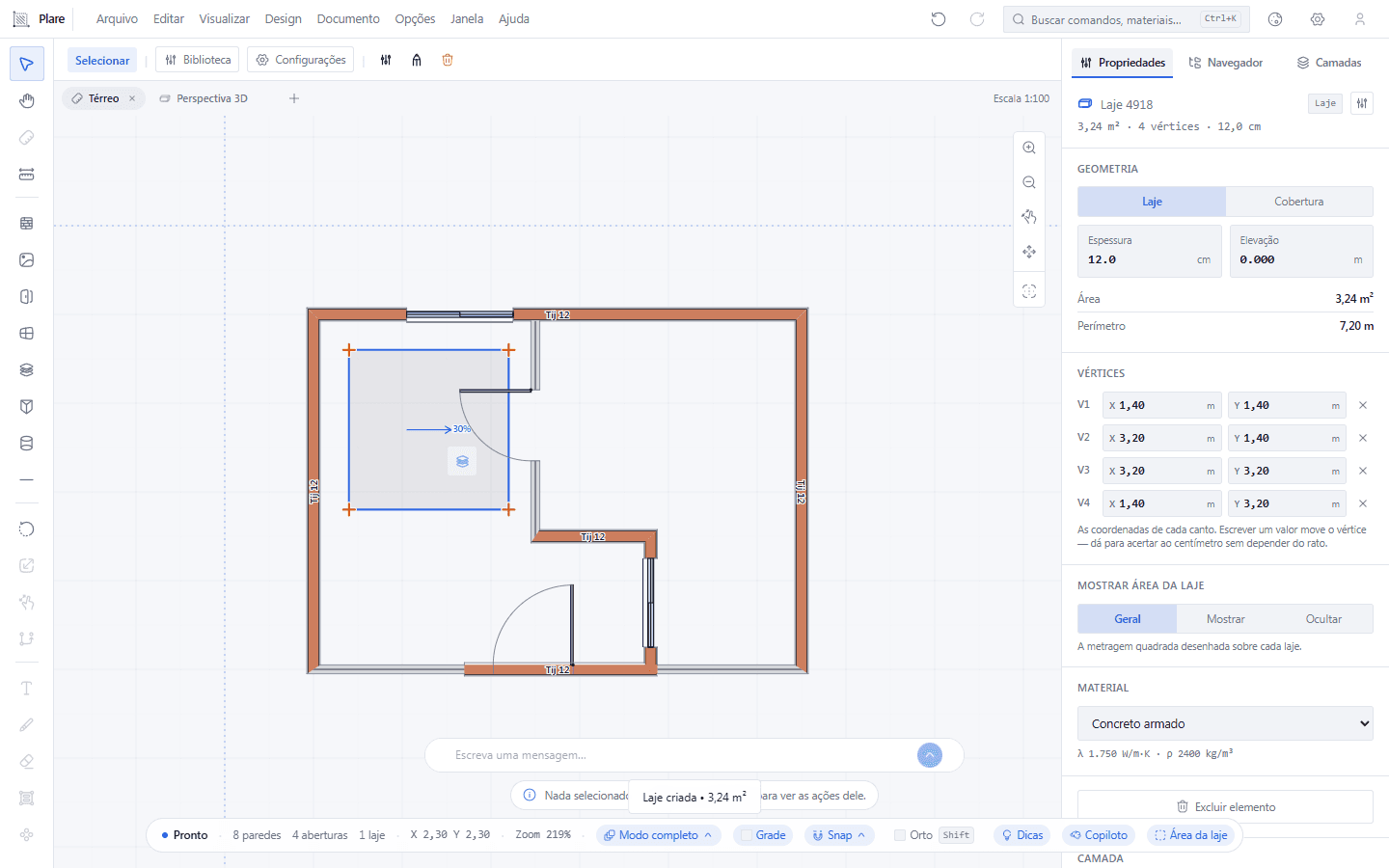

Fechado o contorno, a laje nasce hachurada, com a área escrita em cima, e a ferramenta volta a Selecionar. Foi o fecho que a fez aparecer — o mesmo polígono aberto um canto continua invisível.
O que vale a pena saber
- Enquanto o polígono não fecha, não há laje. A barra de dicas muda de frase quando já há cantos suficientes para fechar.
- Padrão: 12 cm de espessura, no nível do piso. A espessura e a cota editam-se no Inspector.
- A laje é o que fecha o ambiente por baixo — é o piso do modelo.
