Viga
Une dos apoyos con una viga.
Paso a paso
1. Activa la herramienta y haz clic en el primer apoyo.

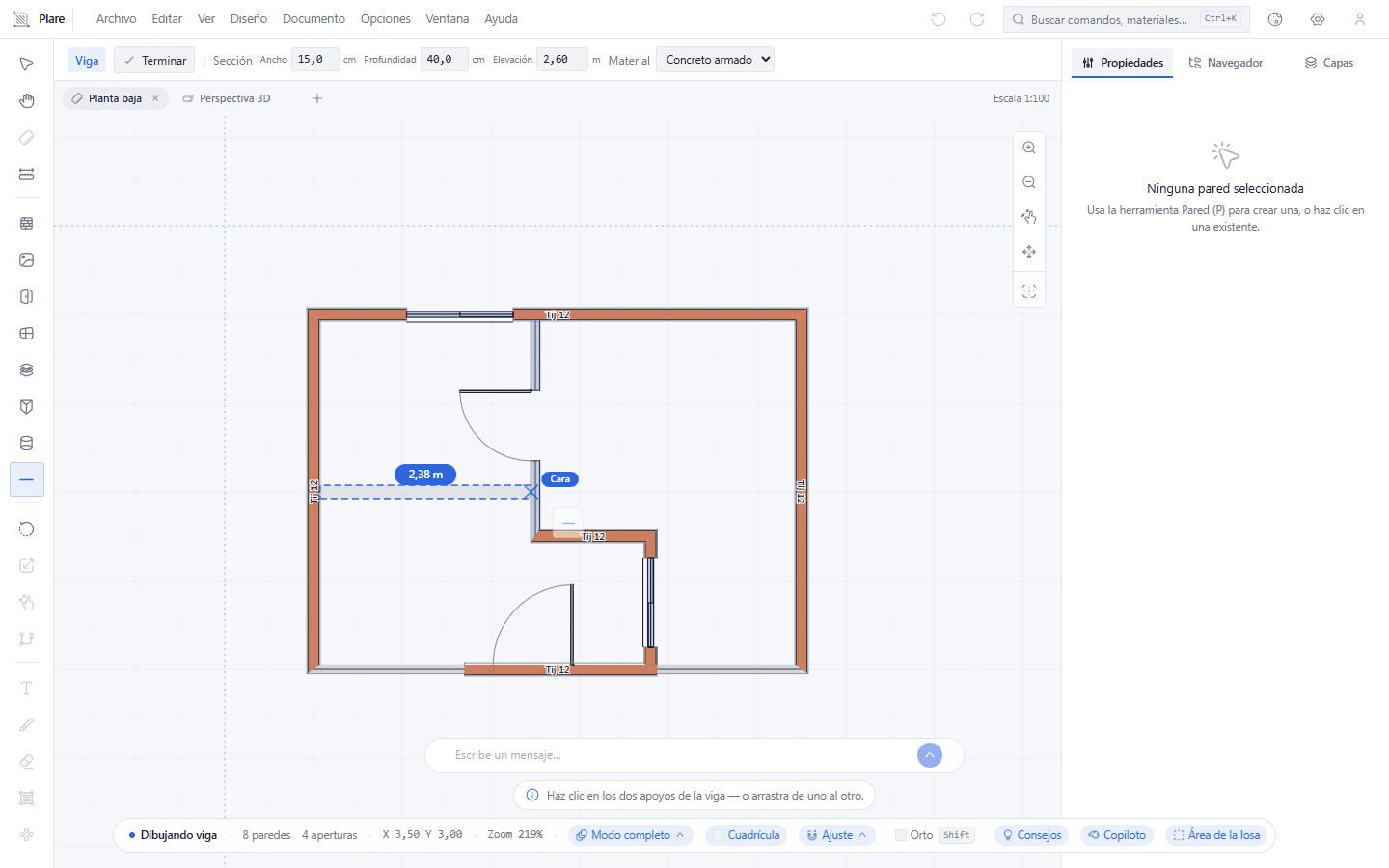

El primer apoyo queda capturado en la pared oeste y la goma de la viga sigue al cursor, esperando el punto donde la viga termina.
2. Haz clic en el segundo.

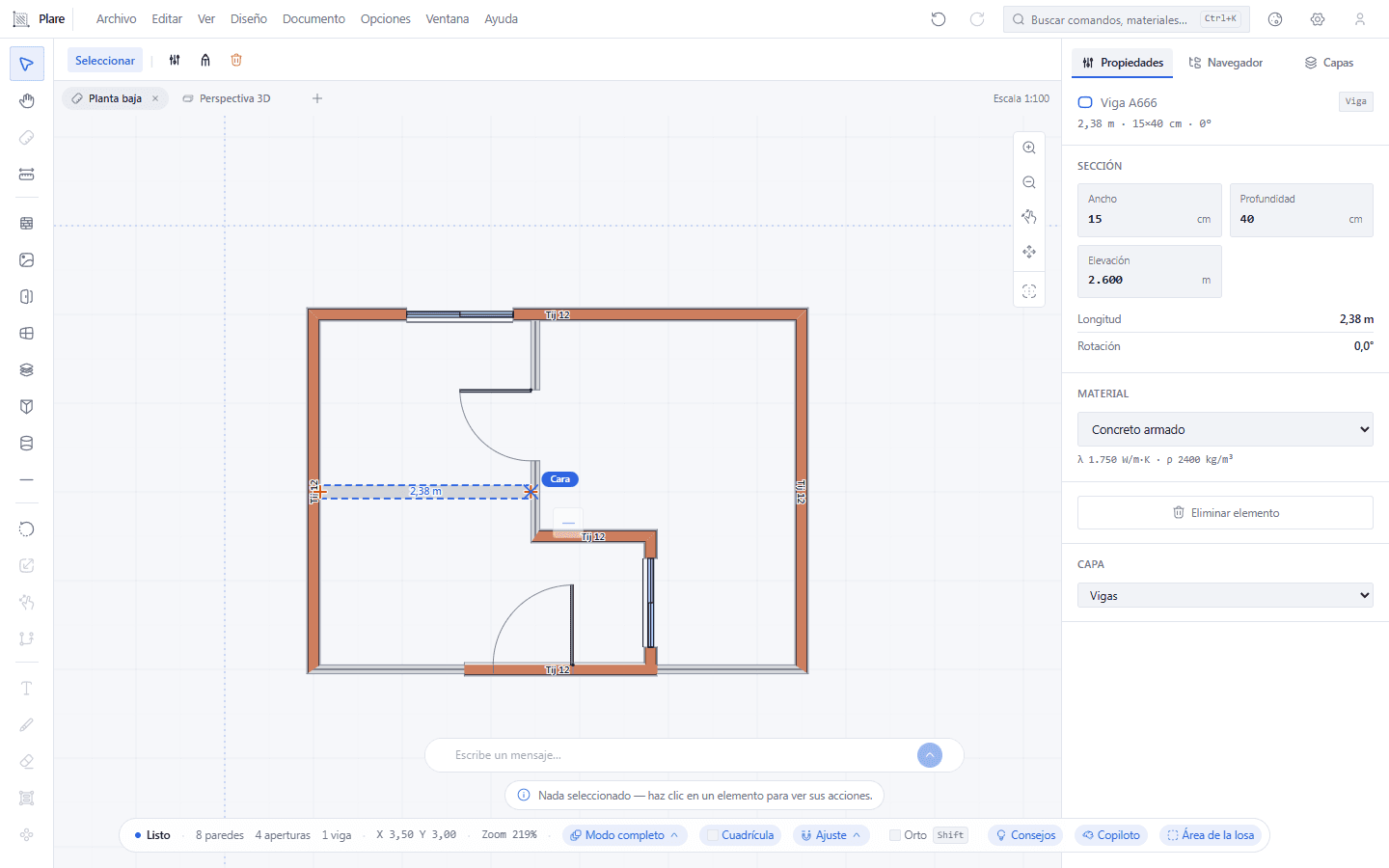

La viga cruza la estancia de un apoyo al otro, tendida a la altura predeterminada, con la medida escrita encima.
3. Selecciona la viga para verla y editarla.

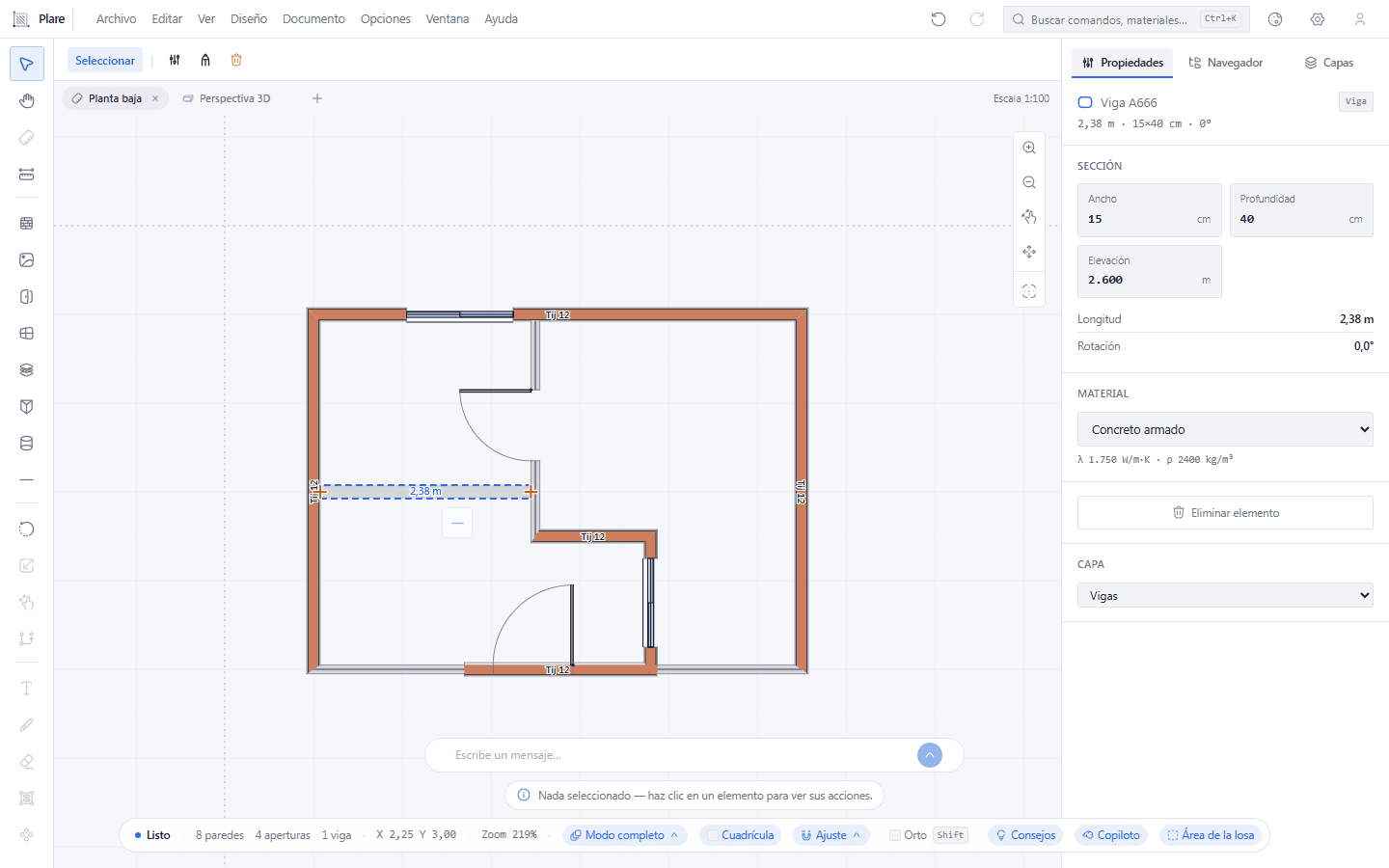

Con la viga elegida aparecen las asas de los extremos, y la barra trae la Sección, el Ancho, la Profundidad y la Elevación con que se ha dibujado.
Conviene saber
- Esc cancela la viga a medias, sin dejar nada en el dibujo.
- Predeterminado: 15 cm de ancho por 40 cm de alto, a 2,60 m del suelo.
- La viga queda horizontal, a la altura definida en los valores predeterminados — el Inspector cambia la cota y la sección.
